Menghitung hambatan total, kuat arus, dan tegangan bc dari gambar rangkaian

Post a Comment

Pada soal ini akan diberikan sebuah rangkaian listrik dan nanti kita akan mencari beberapa besaran yang berhubungan dengan komponen ini.

Yang dihitung adalah hambatan total, kuat arus dan tegangan pada daerah bc.

Contoh soal

Berikut adalah soalnya.

Soal :

1. Hitunglah nilai hambatan, kuat arus dan tegangan bc dari rangkaian listrik di bawah ini.



Langkah pertama adalah menghitung hambatan total


Hambatan total (Rt)

Sebelum bisa menemukan kuat arus dari sebuah rangkaian, hal pertama yang harus dilakukan adalah menghitung hambatan totalnya.

Hambatan = R
Hambatan total = Rt

R2 dan R4

Pergerakan dimulai dari ujung kanan, yaitu R2 dan R4.
Keduanya berhubungan seri, karena tidak ada cabang diantara keduanya.

Kita namakan R5.

R5 = R2 + R4
R5 = 3 + 3 = 6Ω

Gambar seperti di bawah.




R3 dan R5

Lihat gambar di atas, rangkaian sekarang sudah berubah dan akhirnya R3 dan R5 tersusun secara paralel.

Untuk menghitungnya kita gunakan cara hubungan paralel.



Langkahnya :
  • Samakan penyebut kedua pecahan
  • Untuk mendapatkan R6, balikkan pecahan di kedua ruas.
  • 1/R6 menjadi R6/1
  • 3/6 juga dibalik menjadi 6/3 (keduanya harus dibalik ya!)

Dan kitapun mendapatkan R6 = 2Ω

Mencari Rt (hambatan total)

Setelah perhitungan di atas, rangkaiannya menjadi seperti di bawah ini.


Untuk mendapatkan hambatan totalnya (Rt), sekarang kita tinggal menuntaskan dua hambatan yang tersisa, yaitu R1 dan R6.

Hubungan apa yang dimiliki keduanya?
Seri.

Karena tidak ada cabang di antara keduanya.

Rt = R1 + R6
Rt = 2 + 2
Rt = 4Ω

Nah, hambatan totalnya sudah ditemukan, yaitu 4 ohm.


Menghitung kuat arus (I)

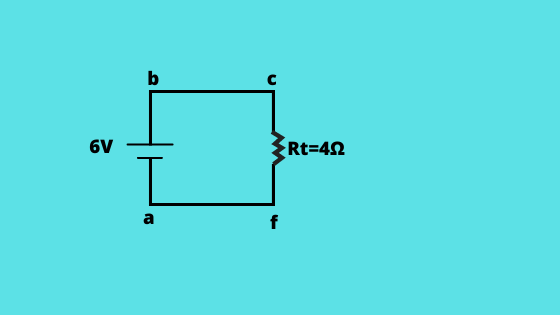

Sekarang rangkaiannya sudah menjadi lebih sederhana dan bentuknya seperti gambar di bawah ini lho..


Kuat arus (I) akhirnya bisa dihitung dengan mudah, menggunakan rumus tegangan (V).

V = IR

  • V = tegangan
  • I = kuat arus
  • R = hambatan (dalam hal ini kita gunakan Rt)

Dalam gambar diketahui :
  • V = 6V
  • Rt = 4Ω

V = I × Rt

6 = I × 4

  • Untuk mendapatkan I, bagi 6 dengan 4

I = 6 ÷ 4

I = 1,5A

Kuat arus yang mengalir dalam rangkaian tersebut adalah 1,5A



Tegangan pada bc

Ok...
Kita lihat lagi gambar soalnya.



Pada garis bc, hanya ada hambatan R1 saja yang besarnya 2Ω.
Kuat arus yang mengalir di bc adalah I, karena belum melewati percabangan. Masih sama dengan kuat arus total rangkaian.

Vbc = I × R1

Vbc = 1,5 × 2

Vbc = 3volt

Jadi...
Tegangan pada garis bc adalah 3volt.
